Obturateur industriel de rétention des eaux d'incendies

Obturateur industriel de canalisation

L’obturateur industriel de canalisation est un système de sécurité indispensable pour les réseaux d’eaux pluviales ou d’effluents. Il permet d’isoler immédiatement une canalisation en cas de sinistre (incendie, fuite de produit toxique, etc.) afin d’éviter tout rejet vers l’environnement.

Conforme à l’article 13 de l’arrêté du 5 août 2002, il répond aux obligations réglementaires de prévention des pollutions accidentelles.

Icône	Libellé	Détail
	Étude de faisabilité	Inclus
	Montage	Inclus
	Maintenance	Disponible
	Fabrication	France
	Certifications	VdS, TÜV

Obturateur industriel : fonction principale

Système de sectionnement d’urgence :

Installé en partie haute d’une canalisation (ronde ou ovoïde).
Permet de bloquer tout déversement de substances polluantes vers l’environnement.
Maintien passif par cintrage, sans perturber le flux.
Gonflage par bouteille d’air comprimé ou d’azote.

Modes de déclenchement disponibles de l’obturateur industriel

Manuel :

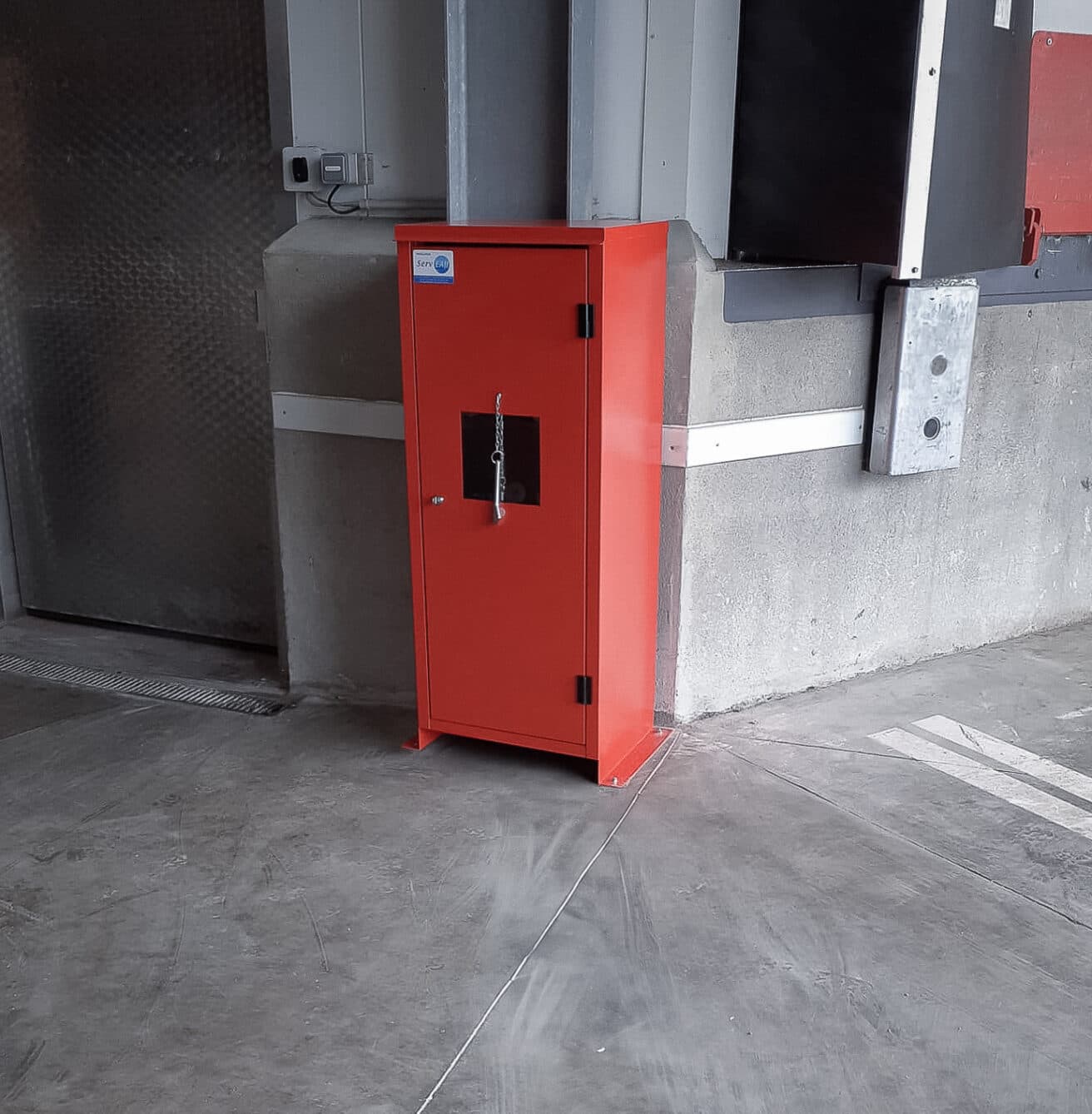

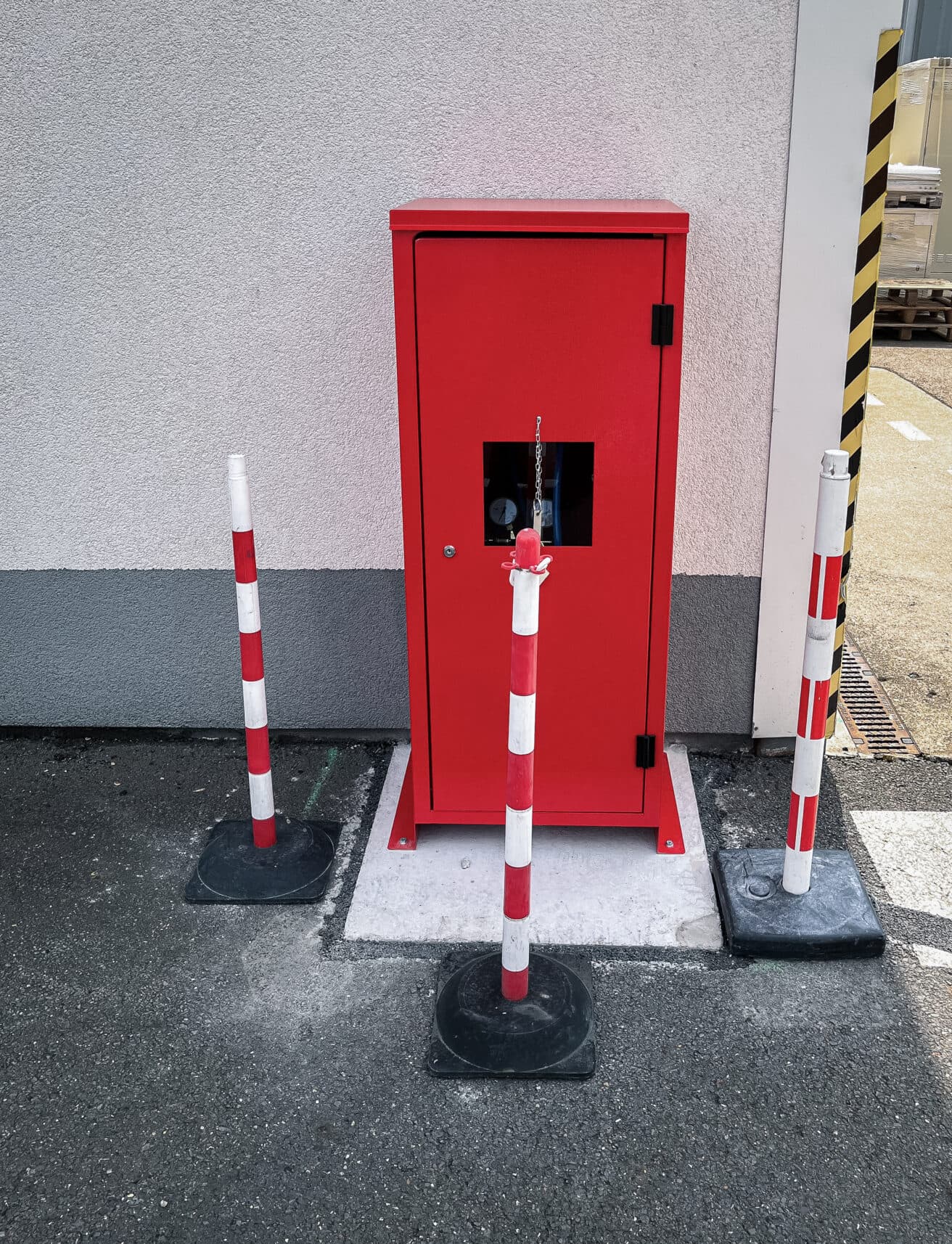

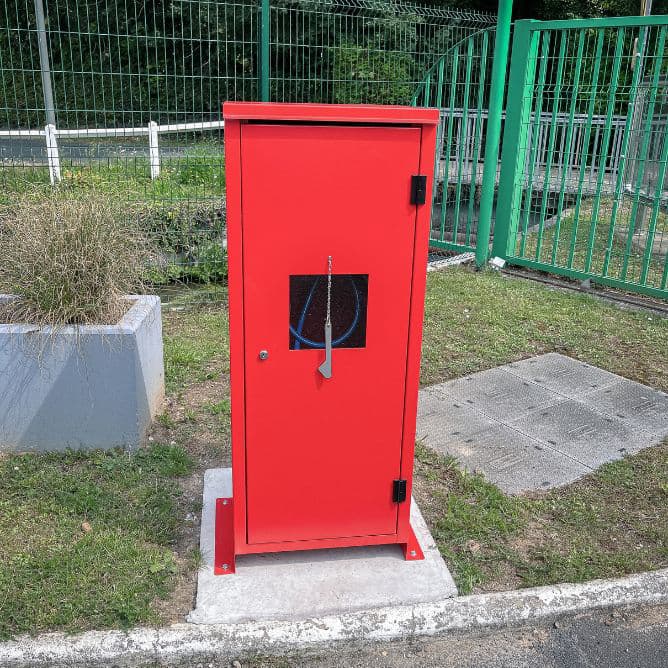

Casse de la vitre du coffret de commande avec un marteau.
Ouverture de la bouteille via la clé suspendue dans le coffret.
Gonflage automatique de l’obturateur jusqu’à pression nominale.

Automatique (filaire) :

Télécommande à distance (bouton poussoir ou alarme incendie).
Actionnement par électrovanne.
Signalisation visuelle (gyrophare) ou retour d’information (pressostat).
Commande de secours de type “coup de poing”.

Par téléphone portable (télécommande par SMS) :

Envoi d’un SMS sécurisé à la carte SIM du coffret.
Confirmation automatique par retour SMS.
Déclenchement immédiat et signalisation visuelle/sonore.
Option de retour d’information (pressostat) confirmant le gonflage.

Obturateur industriel : versions et configurations disponibles

Type M : commande manuelle

Type E : télécommande électrique

Type R : commande radio

Type G : commande par SMS

Type P : commande pneumatique

Type XLR / XLC : versions à haute capacité pour grands volumes

Type (L)X : obturateurs industriels personnalisés

Les caractéristiques techniques de l’obturateur industriel

Maintenance annuelle obligatoire (ou fréquence renforcée selon environnement)
Diamètre de canalisation : de 100 mm à plus de 600 mm
Regard d’accès : min. 600 mm (⌀ ≤ 600 mm), 1 000 mm (⌀ > 600 mm)
Gonflage contrôlé automatiquement par pression
Installation uniquement sur canalisation propre (nettoyage préalable requis)

Certifications :

Fabrication et approbation selon les directives allemandes VdS n° G6080001
Conformité CE et certification TÜV (DIN EN ISO 9001 – Certificat n°151009651)
Installation réalisée exclusivement par des techniciens agréés TÜV

Garanties :
Tous nos obturateurs industriels sont garanties un an contre tout vice de fabrication ou usure anormale. Sont exclus les dysfonctionnements résultant de facteurs externes aux équipements

Fiche technique obturateur industriel

Professionnel rétention des eaux d'incendies d'Interalliance sur un chantier

Nos services sur mesure

Chez Interalliance, nous avons à cœur de vous accompagner tout au long de votre projet de dimensionnement des rétentions des eaux incendies en conformité avec le guide D9A. Et parce que nous mettons un point d’honneur à avoir un service de proximité et de qualité, nos experts sont à votre écoute pour répondre à vos besoins.

Etude de vulnérabilité
Mise en œuvre
Pose et démonstration aux équipes
Maintenance annuelle

Questions fréquentes
posées par nos clients

Retrouvez ici les réponses aux interrogations les plus courantes de nos clients concernant obturateur industriel de canalisation pour vous aider rapidement et simplement.

Nous contacter

Il sert à bloquer temporairement une canalisation afin d’éviter la propagation de substances polluantes vers l’environnement.
L’objectif principal de l’obturateur industriel est de contenir les eaux polluées issues d’un incendie ou d’un déversement accidentel de produits chimiques, avant qu’elles n’atteignent les réseaux d’assainissement ou le milieu naturel. Il s’agit d’un dispositif essentiel de protection environnementale dans les installations industrielles.

L’utilisation d’un obturateur industriel est une obligation réglementaire définie par l’article 13 de l’arrêté du 5 août 2002.

Ce texte impose à tout site industriel de mettre en place des systèmes capables de contenir les eaux polluées en cas de sinistre, notamment les eaux d’extinction d’incendie.

Ainsi, un obturateur industriel permet de protéger les sols, les égouts, les rivières et les nappes phréatiques de toute contamination accidentelle.

Le choix d’un obturateur industriel dépend du diamètre de la canalisation, de la nature des produits en contact, ainsi que de leurs températures ou concentrations.

Nos obturateurs industriels sont compatibles avec une grande variété de canalisations, de 100 mm à 1 500 mm, et conviennent à toutes les industries.
Ils présentent une excellente résistance chimique, adaptée à la plupart des hydrocarbures et produits dangereux. Chaque projet est étudié pour proposer l’obturateur industriel le plus adapté à vos contraintes.

Le fonctionnement d’un obturateur industriel repose sur un principe simple et efficace. Lors de l’activation depuis l’armoire de commande, la bouteille d’azote ou d’air comprimé s’ouvre et le ballon de l’obturateur se gonfle. Il vient alors épouser la paroi intérieure de la canalisation et bloque le passage des fluides.

Pour libérer la canalisation, un système de dépression (type venturi) est connecté à l’armoire afin de dégonfler l’obturateur industriel, qui reprend automatiquement sa position initiale en voute sans intervention humaine à l’intérieur de la canalisation.

Il présente de nombreux avantages pour les sites industriels :

Installation facile, sans gros travaux d’infrastructure
Utilisation simple et rapide grâce à une commande manuelle ou automatisée
Maintenance allégée, assurée par nos équipes techniques
Aucune gêne du flux en position inactive (attente)
Dégonflage sans intervention humaine à l’intérieur de la canalisation
Gonflage rapide, permettant un confinement immédiat
Système autonome, indépendant de l’air ou de l’électricité du site
Résistance chimique élevée, validée selon la température et les concentrations des produits
Possibilité de gonflages et dégonflages multiples sans perte d’efficacité

Interalliance vous offre les meilleures garanties

Des produits fabriqués en France et en Europe

Une expertise reconnue depuis 1995

Des solutions certifiés et approuvées
VdS, TÜV et FM Global

Délais rapides et accompagnement de A à Z

Cas client : GAZFIO
Confinement des zones à risque avec des obturateurs industriels

GAZFIO est une entreprise spécialisée dans la distribution de gaz industriels et médicaux, opérant sur plusieurs sites en France. Dans le cadre du renforcement de ses dispositifs de sécurité environnementale, l’entreprise a engagé un projet de confinement de ses zones de stockage de produits sensibles.

Pour répondre à ses besoins, GAZFIO a installé 8 barrières de rétention, complétées par 6 obturateurs industriels sur les réseaux d’évacuation. Ces obturateurs industriels permettent de bloquer les canalisations en cas d’incident, empêchant ainsi toute propagation de substances dangereuses vers l’extérieur.
