ÉTUDE DE CAS 2

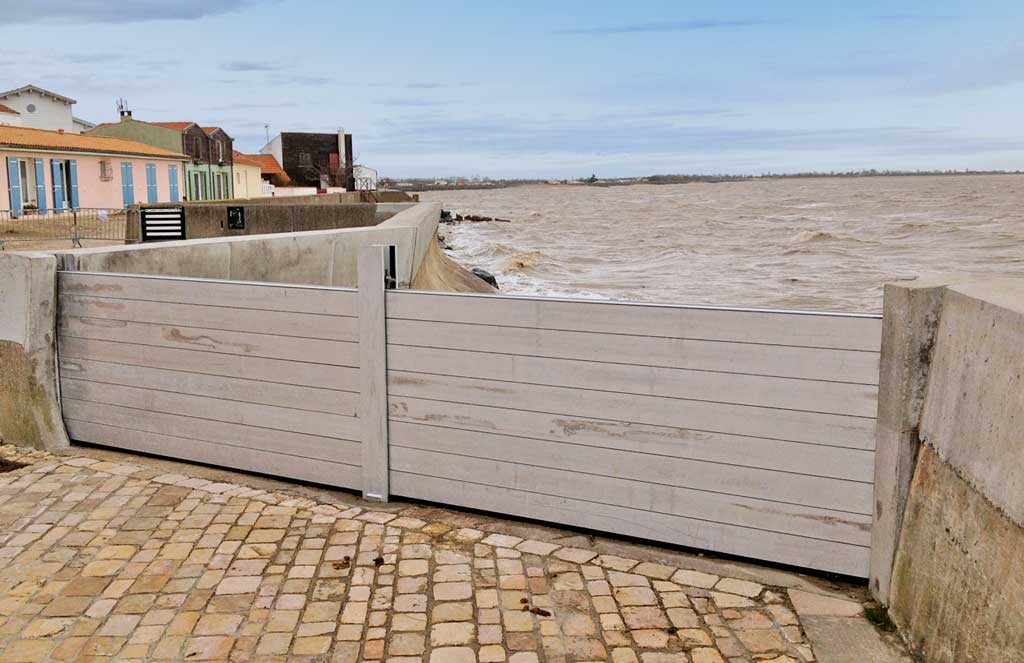

PROTECTION inondation contre les SUBMERSIONS MARINEs pour la ville de Châtelaillon-plage

Descriptif du marché : dimensionnement, conception, fabrication et pose de dispositifs de submersion marine démontables pour 16 ouvertures soit 112 mètres.

Problématique : Suite aux évènements causés par la tempête Xynthia la ville de Chatelaillon nous mandate pour protéger 16 ouvertures en front de mer.

Maitre d’ouvrage : ville de Châtelaillon-plage
Maitrise d’œuvre : ville de Châtelaillon-plage
Date de réalisation : avril 2011
Expertise/Fourniture/Formation : Interalliance



IMPéRATIF du client/ville

Mise en œuvre rapide et standardisation des materiels.

Afin de faciliter la tache du montage des dispositifs anti inondation lors d’une submersion, il a été décidé de standardiser au mieux le type de poutrelles AL/L 100.

ARRIMAGE DE L’ENSEMBLE

Pour l’arrimage de l’ensemble, les 42 poteaux centraux sont vissés sur des platines en inox 316 L incorporées dans les massifs de fondation. Les glissières sont logées dans des plots béton suivant cctp.

Cette ensemble à été dimensionnés par un bureau d’étude pour reprendre les efforts hydrostatiques s’appliquant sur la surface globale.

Temps de montage de l’ensemble avec 6 intervenants

La mise en œuvre des matériels pour la protection des 112 mètres est de 3 heure 20 comprenant : transport des matériels, dévissage des vis anti-vols, fixation des poteaux démontables, mise en place des profilés, serrage des cales de compressions.

Stockage de l’ensemble sur racks spécifiques pour manipulation rapide.
